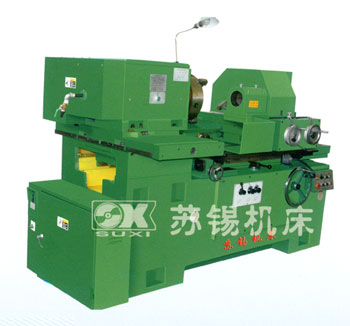

M2120A機床
M2120A機床特點
◎機床的進給及修整，由二個互不干涉的傳動機構執行，進給系統具有定程磨削功能，采用手動或液動二種進給方式。
◎機床設有快跳機構，因此退出砂輪進行測量或修正后，不必重新手動對刀。
◎工作臺起動有液壓開關閥，確保裝卸工件時的安全性。
◎機床在特殊訂貨，可配高速砂輪軸為18000轉/分，以適宜20-50mm孔的磨削。高。
主要規格參數
| 磨孔直徑范圍 | 50-200mm |
| 工件旋徑 | 罩內400mm |
| 罩外600mm | |
| 磨孔長度 | 50mm時70mm |
| 200mm時200mm | |
| 床頭箱回轉角度 | 30° |
| 工件轉速 | 100-500（無極）Stepless(r/min) |
| 砂輪轉速 | 4000、5000、6000、8000、11000(r/min) |
| 工作臺往復速度 | 50mm時70mm |
| 200mm時200mm | |
| 工作臺行程 | 600mm |
| 進給分辨率 | 0.002mm |
| 機床總功率 | 8.6kw |
| 砂輪總功率 | 0.9kw |
| 加工精度 | 圓度3μm |
| 圓柱度8μm | |
| 粗糙度Ra0.63μm | |
| 機床外形尺寸 | 2100×2120×1320mm |
| 機床重量 | 3400kg |
